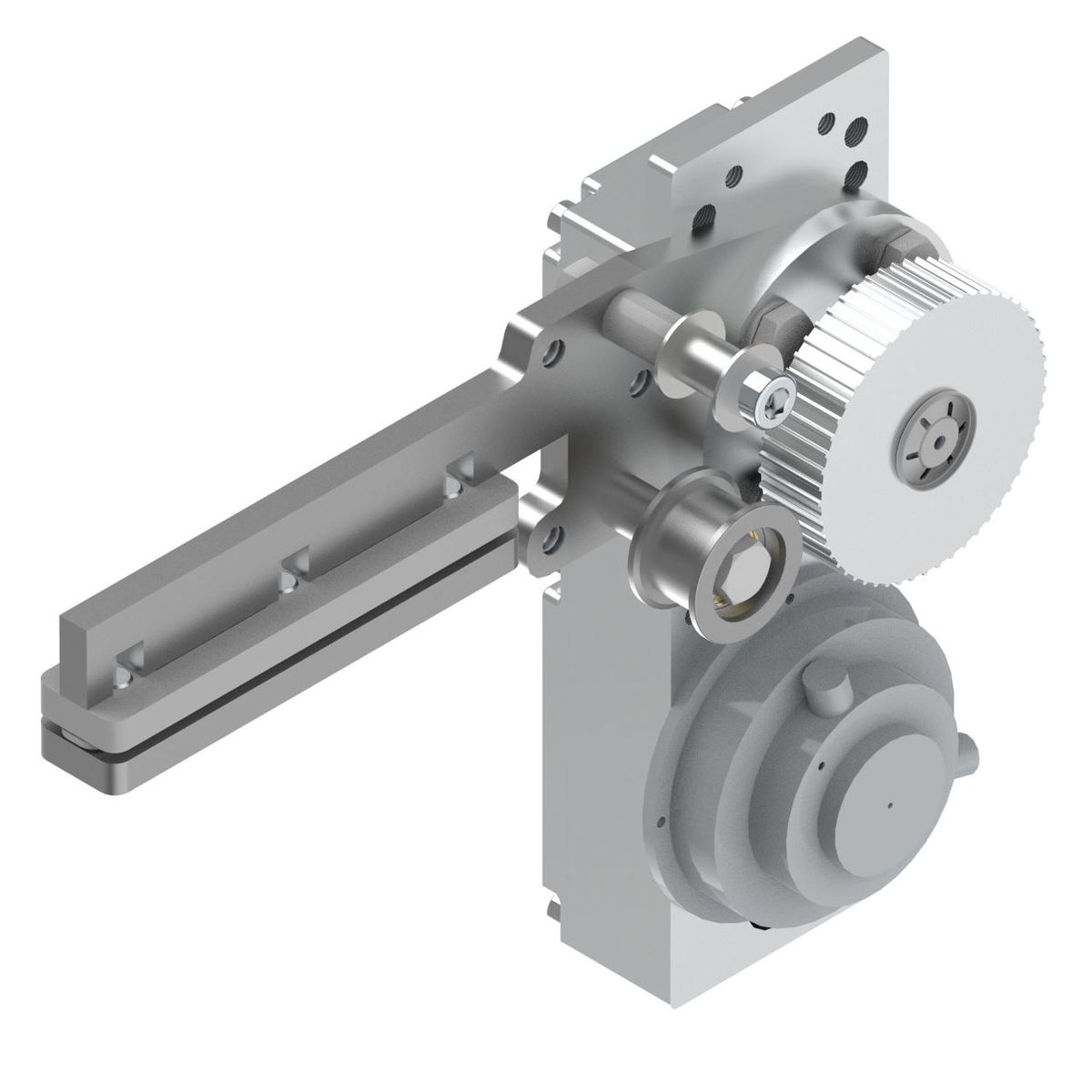

Typ: SKA-ARX-HE-S-2 Sicherheitskompaktantrieb mit redundanter Steuerung
Produktbeschreibung:
Sicherheitskompaktantrieb mit redundanter Steuerung und integrierter Notstromversorgung, elektronischer Schließkraftbegrenzung und elektronischer Endlagenkontrolle.
Typ: SKA-ARX-HE-S-2 zur Montage im Tragprofil der Laufschiene. Zahnriemen neben der Laufschiene umlaufend.
Der Antrieb ist geeignet für Totmann- oder Automatikbetrieb mit 200.000 Zyklen bei Torblattmasse max. 250kg. Antrieb verfügt über eine Empfindlichkeitssteuerung und Notstrombatterien. Das Tor ist von Hand aus bewegbar.
Technische Daten
- Typ: SKA-ARX-HE-S-2
- Antrieb: hängend - schnell
- Antriebsrad: Al AT5-54
- Antriebsmittel: Zahnriemen 16AT5, höchstzulässige Zuglast: 1120N bei 4-facher Bruchsicherheit
- Motor: Baumüller GDM80N
- Spannung: 24V
- Drehzahl 2700/min
- Drehmoment: 0,25Nm - Getriebe Hersteller: Liberda Antriebstechnik
- Übersetzung: i=1:36,1
- größtes Abgangsdrehmoment: 9,25Nm
- Nennzugkraft: 198N
- Geschwindigkeit: 40cm/s
